Descripción

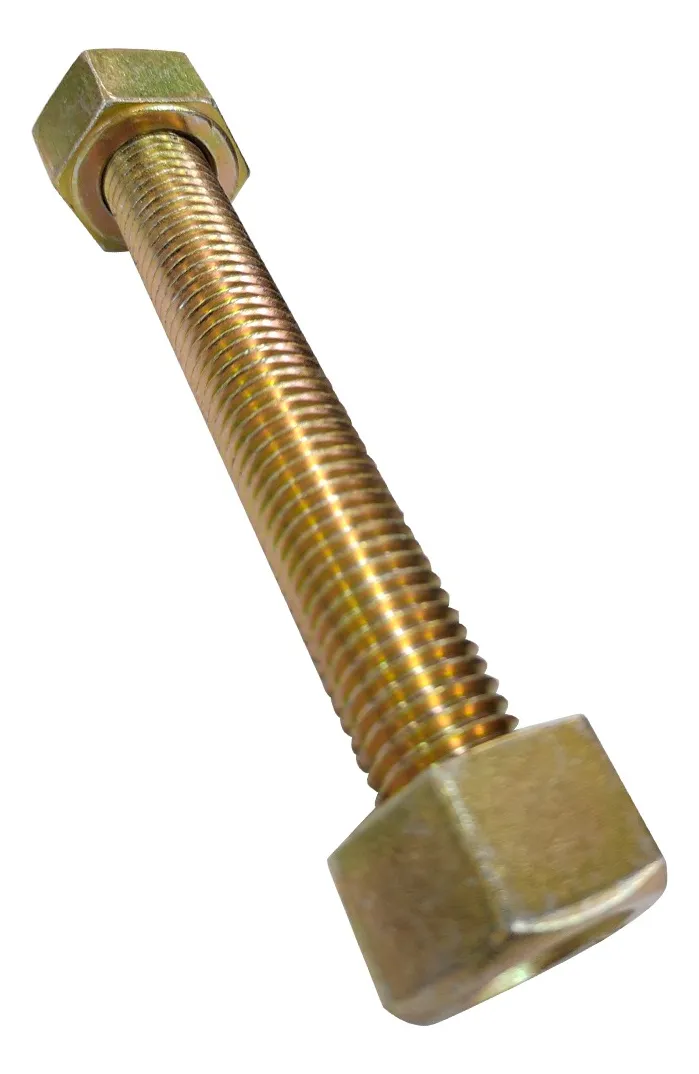

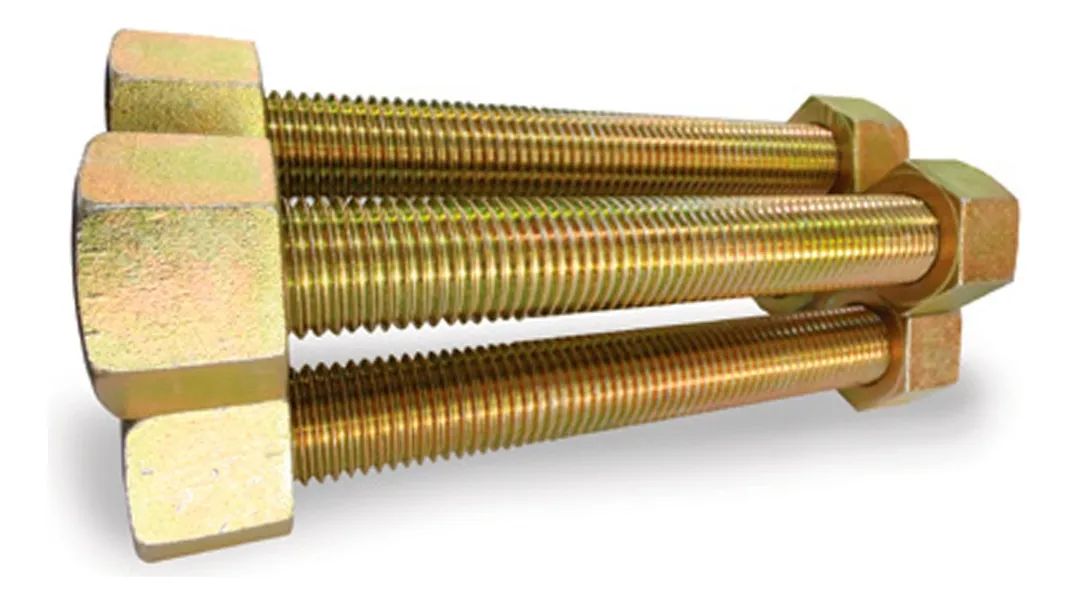

Esparrago, ø 7/8”-9 Hilos, ASTM A193 grado B7, segun ASME B18.31
Condiciones de Servicio
La fuerza inicial que se aplica sobre los espárragos y se transmite a la junta de sellado, además de comprimirla, debe: Compensar el esfuerzo de separación causado por la presión interna del fluido circulante.
Mantener una presión residual sobre la junta, evitando perdidas del fluido en el tiempo. Compensar la relajación de la unión bridada que tendrá lugar durante el periodo de servicio.
Calidad
Todos los espárragos y tuercas suministrados por DINATECNICA siguen un estricto proceso de control y se entregan con su respectivo certificado de calidad.

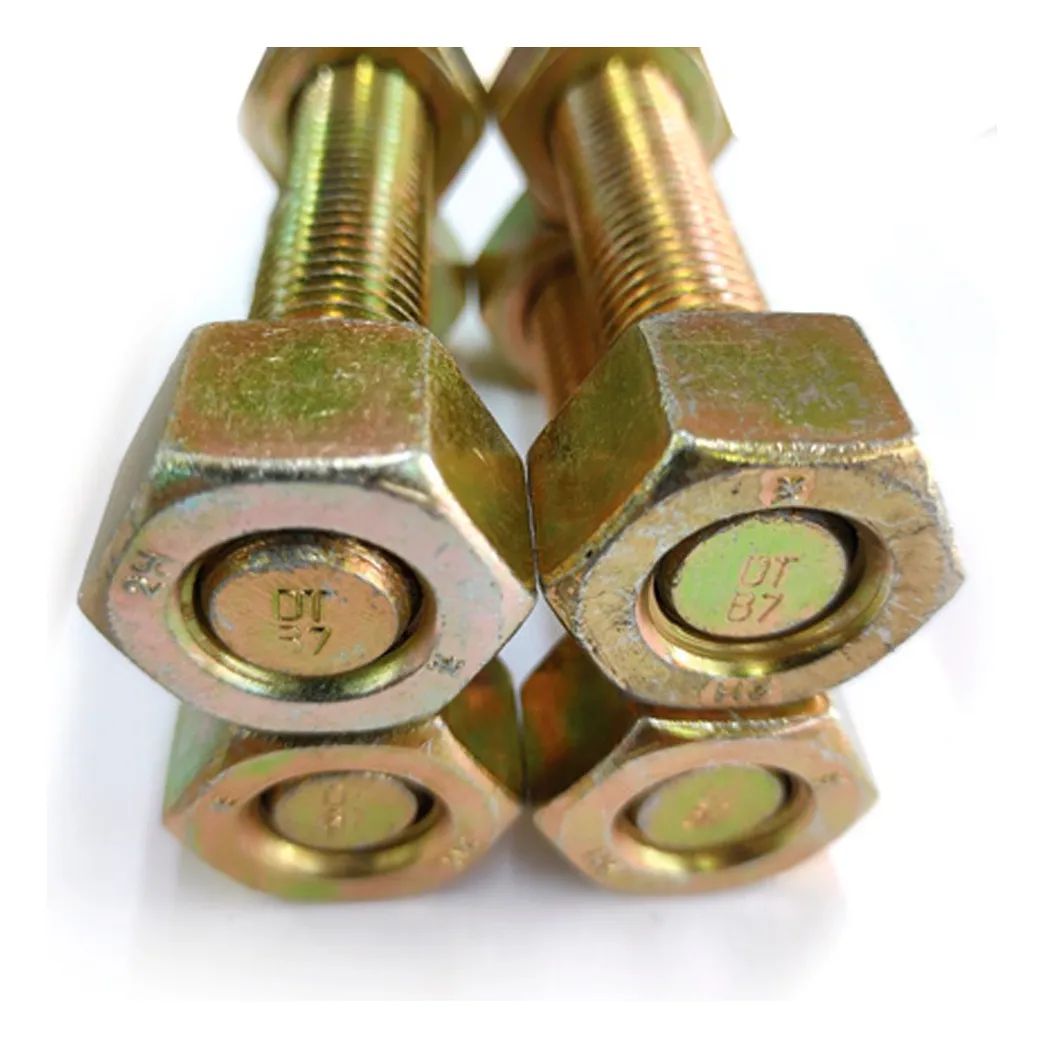

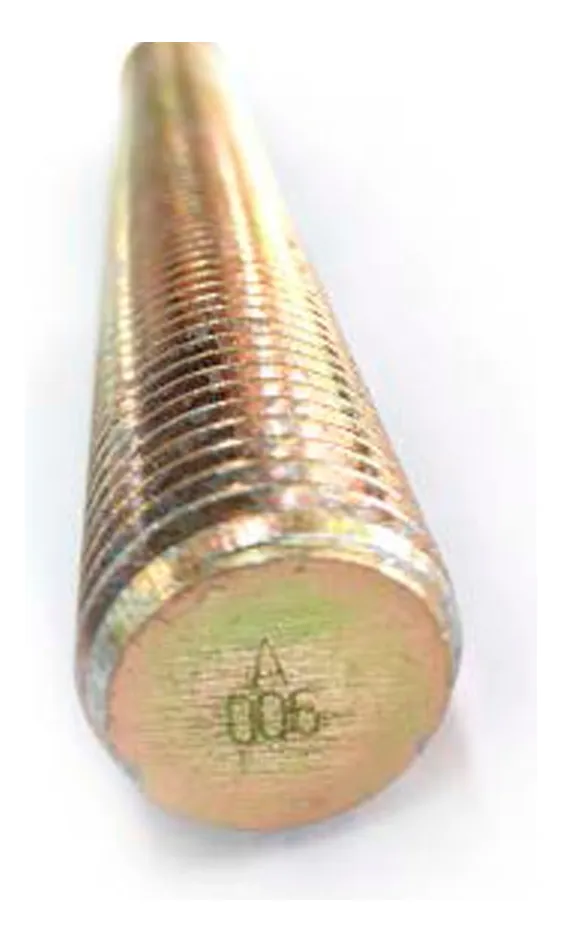

Los espárragos cumplen con todas las especificaciones de la Norma ASTM A 193 y las tuercas con la Norma ASTM A 194. Los componentes roscados se encuentran grabados según los requerimientos que indican dichas normas, indicando el logotipo de fabricante, el tipo de material y su correspondiente trazabilidad, con lo que queda identificado todo el ciclo de fabricación.
Ensayos periódicos de las propiedades químicas, físicas y mecánicas aseguran la calidad de los materiales utilizados. DINATECNICA establece un control del almacenaje de materiales, logrando una perfecta identificación de la materia prima en cualquier punto del proceso.
Ventajas y características
Compensar el esfuerzo de separación causado por la presión interna del fluido circulante.
Mantener una presión residual sobre la junta, evitando perdidas del fluido en el tiempo.
Compensar la relajación de la unión bridada que tendrá lugar durante el periodo de servicio.
Materiales
ASTM A 193 Especificación para espárragos de aceros aleados y aceros inoxidables, para altas temperaturas y presiones de servicio, en aplicaciones especiales.
La norma ASTM A 193 incluye espárragos destinados a ser utilizados en recipientes a presión, válvulas, bridas y accesorios de tubería. Estos espárragos tienen rosca UNC en pulgadas hasta 1” de diámetro inclusive, y rosca 8UN (8 hilos por pulgada) en diámetros mayores. Las roscas cumplen con la norma ASME B1.1 y su ajuste es Clase 2A.
Aplicaciones
Uso General y Servicio de Alta Temperatura
Criogénico y de Alta Temperatura, en Bridas de Acero Inoxidable
Criogénico y de Alta Temperatura, en Bridas de Acero Inoxidable
Medidas
| Alto |
0.00 |
| Ancho |
0.00 |
| Profundidad |
0.00 |
| Peso |
0.00 |
